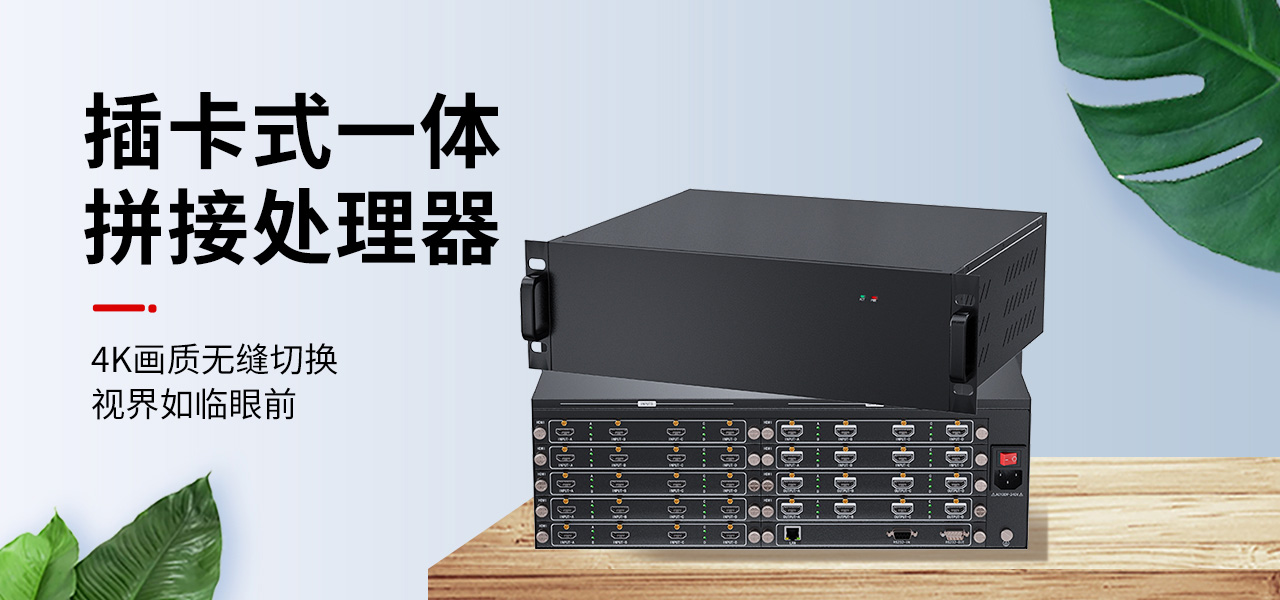

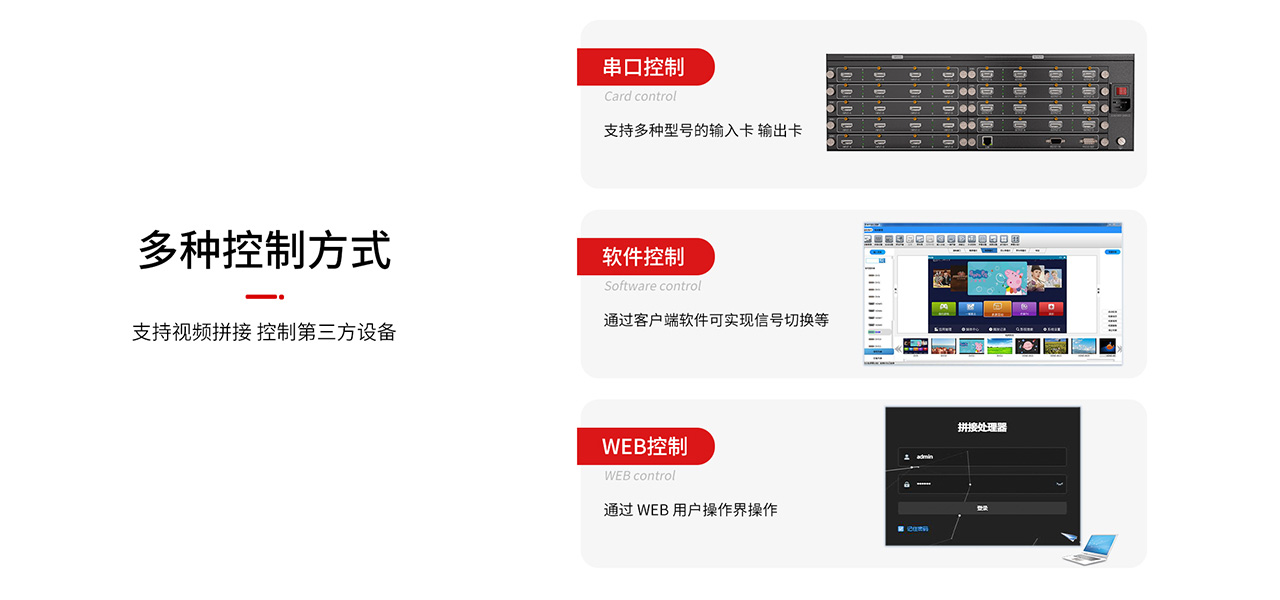

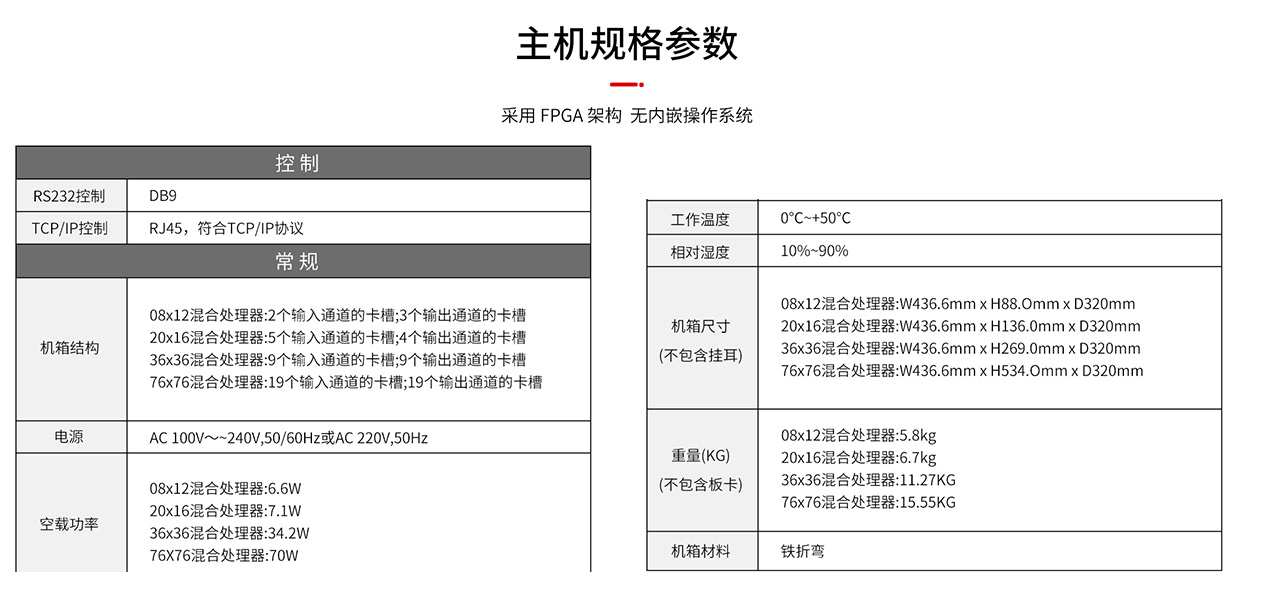

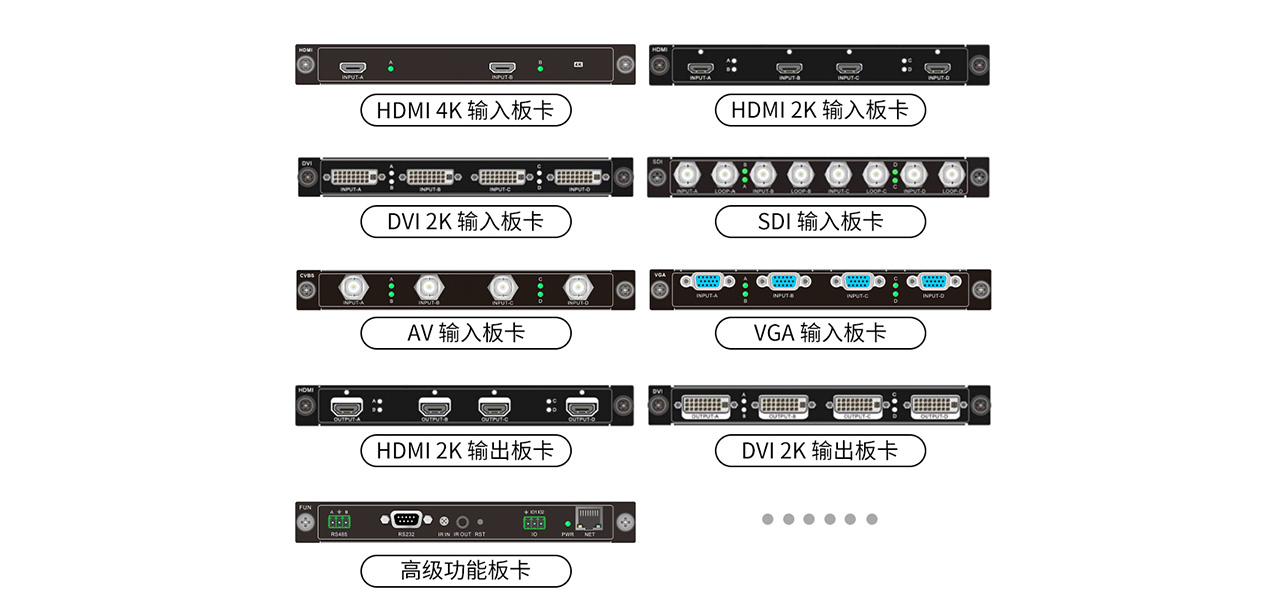

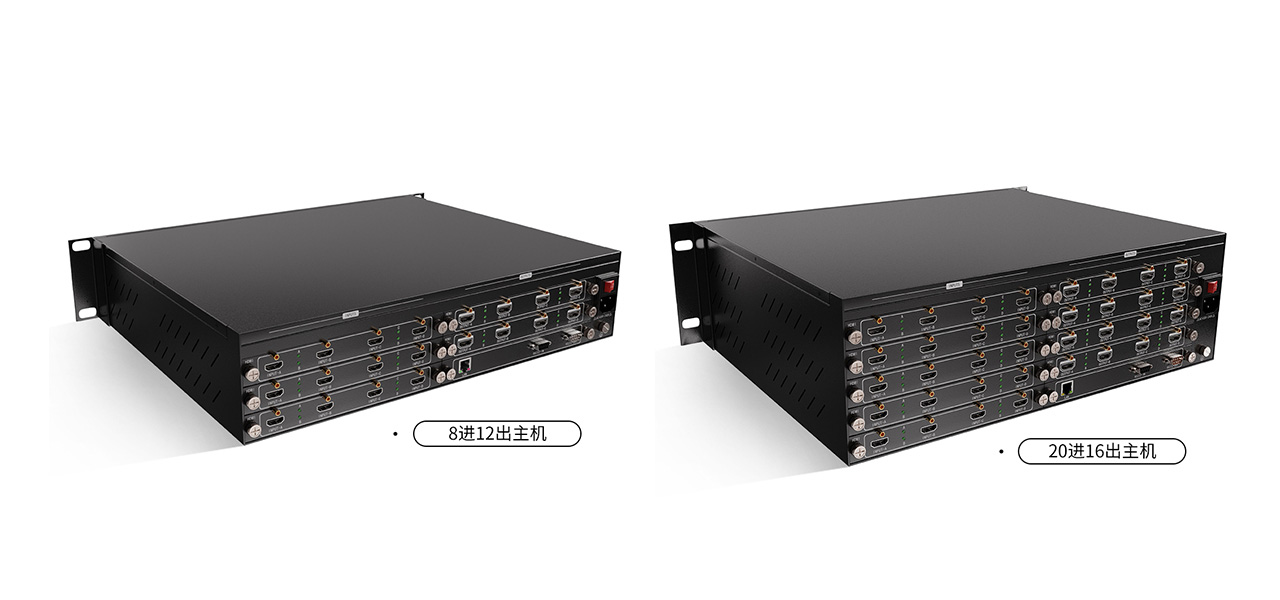

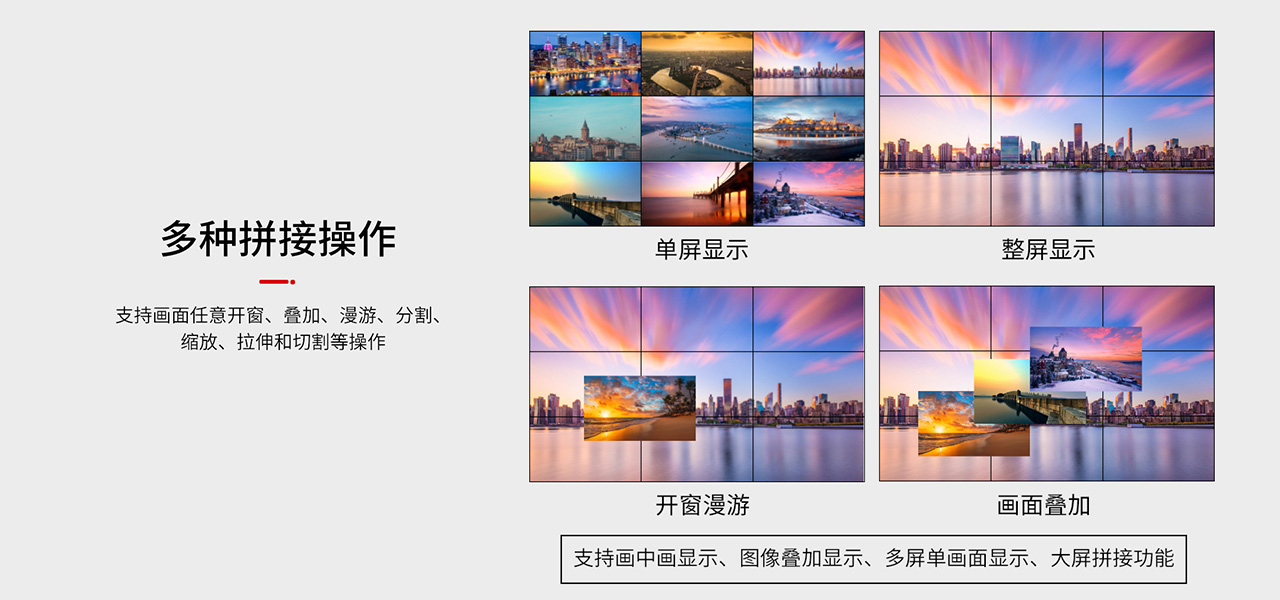

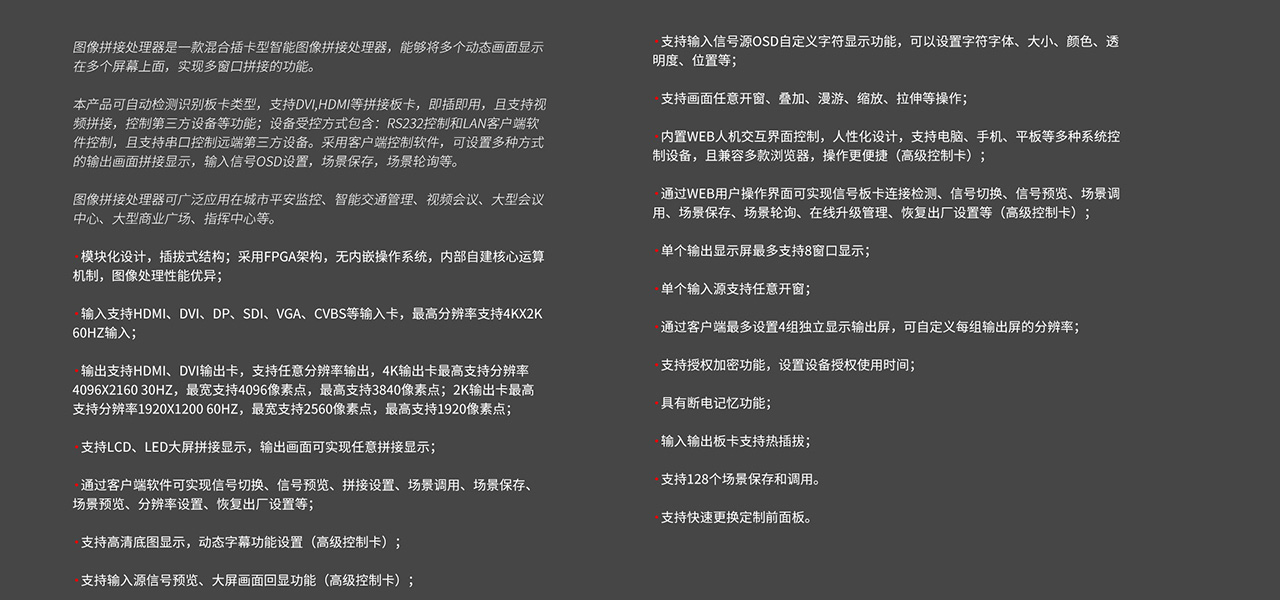

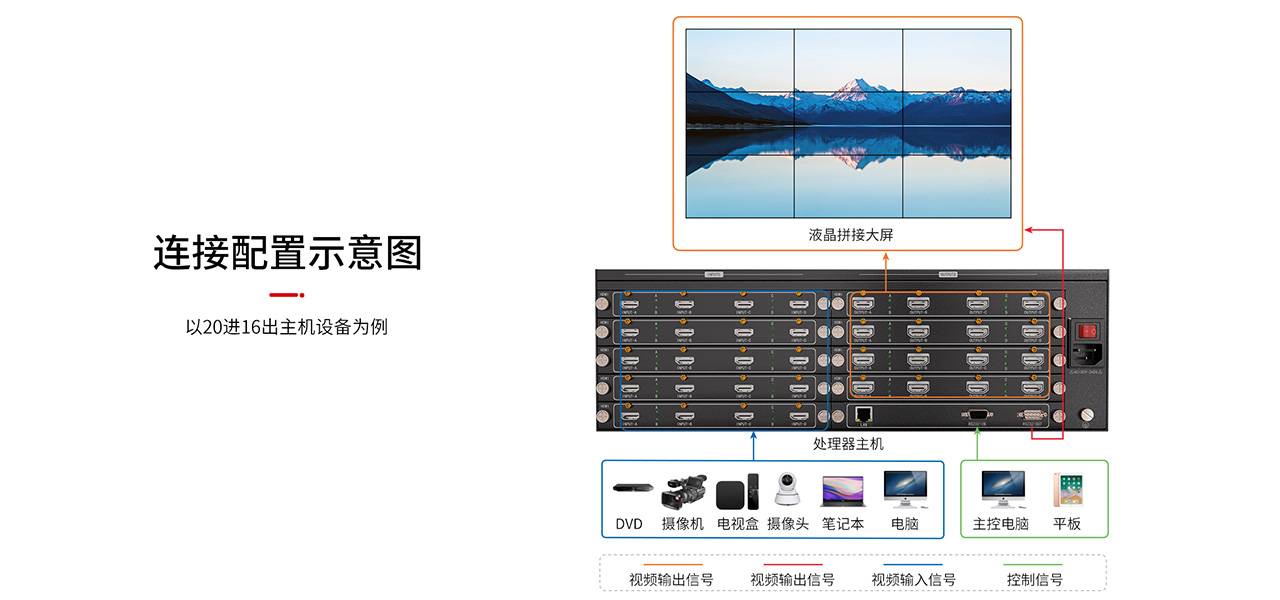

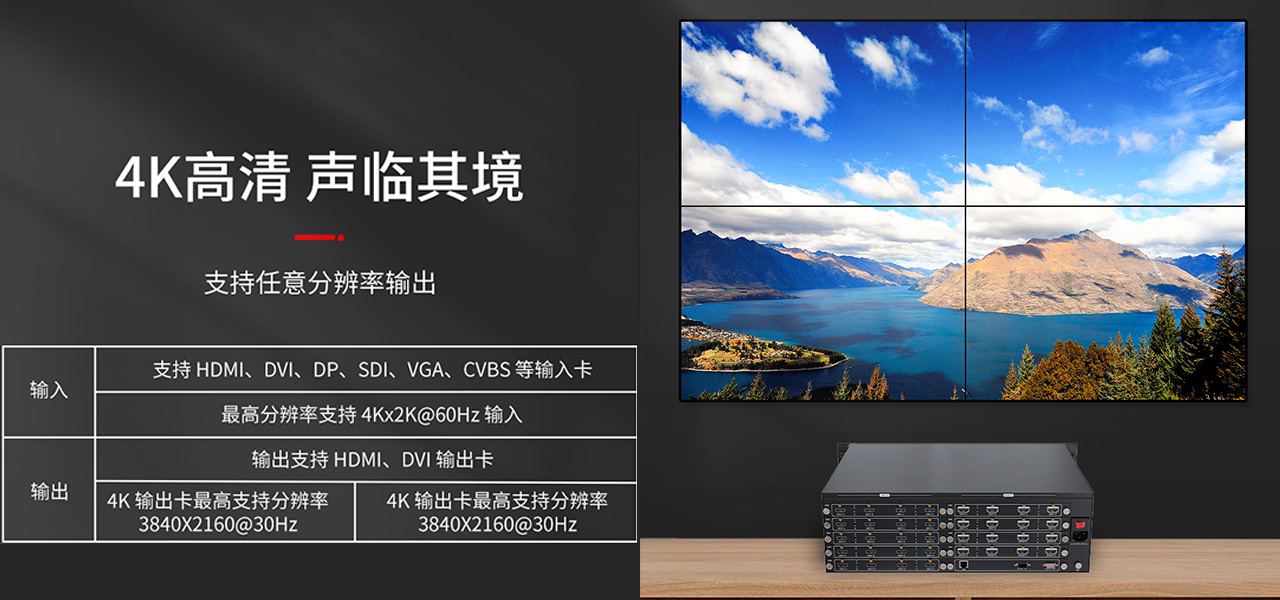

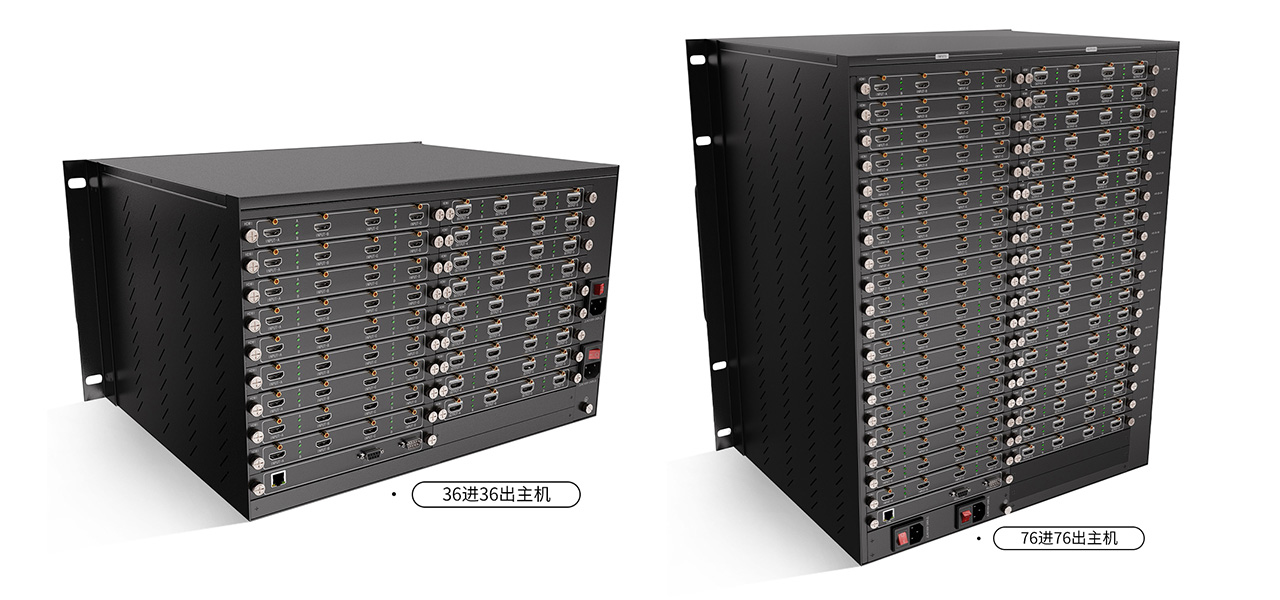

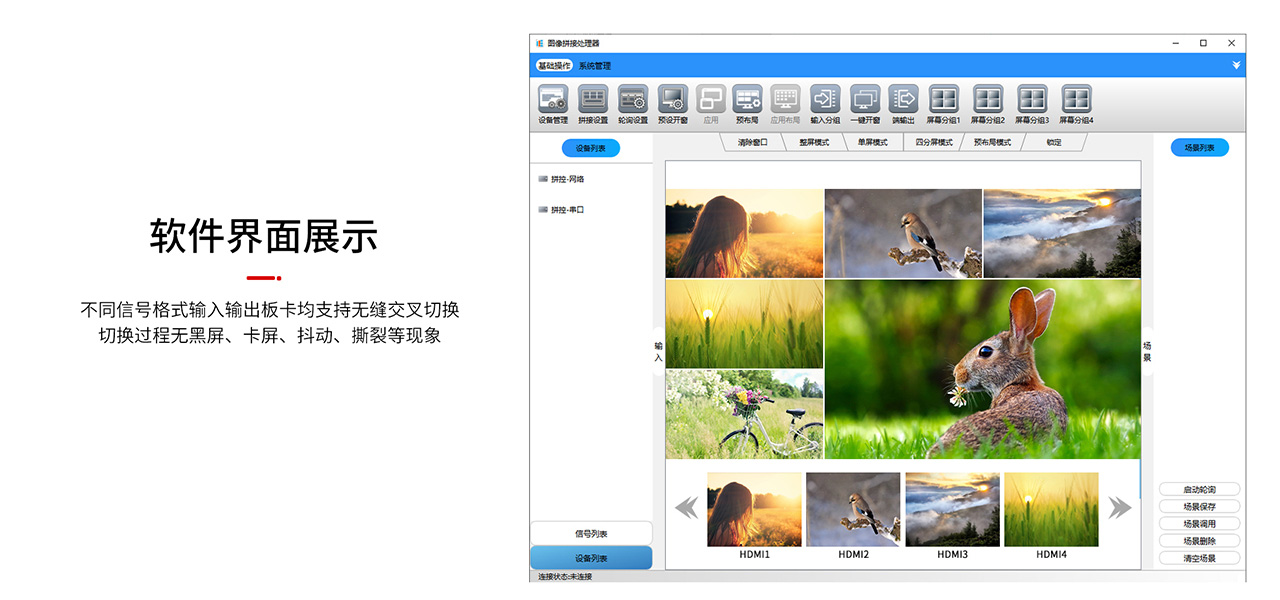

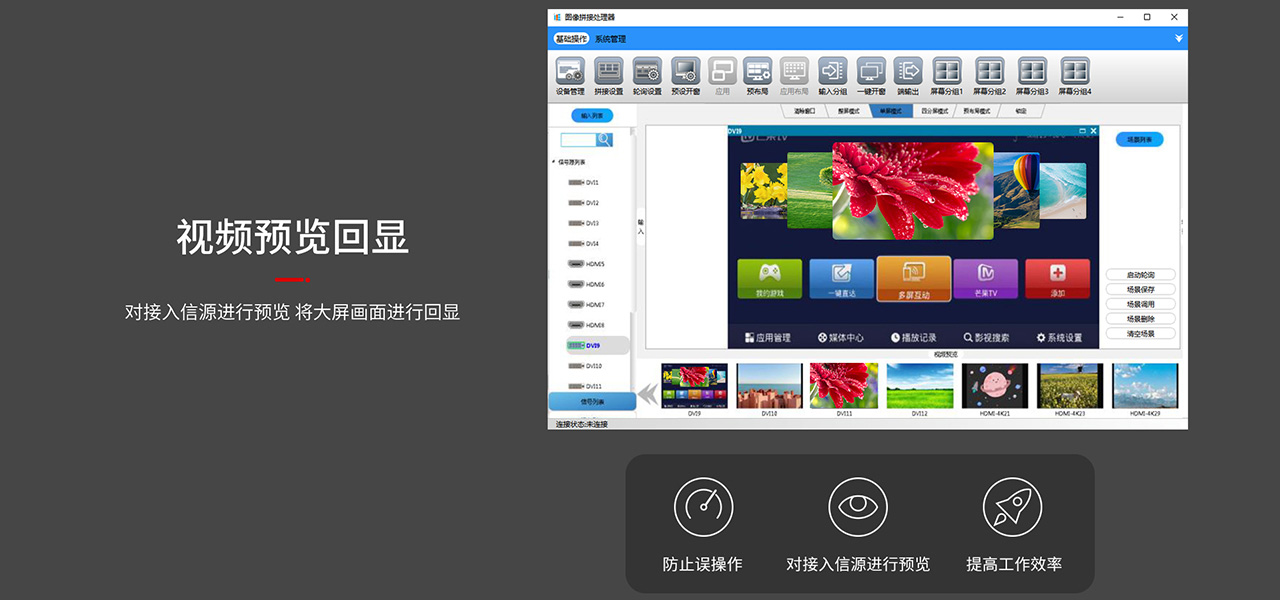

麦森特插卡式一体拼接处理器板卡和主机，麦森特插卡式一体拼接处理器36进36出，76进76出 图像拼接处理器是一款混合插卡型智能图像拼接处理器，能够将多个动态画面显示在多个屏幕上面，实现多窗口拼接的功能。 本产品可自动检测识别板卡类型，支持DVIHDMI等拼接板卡，即插即用，且支持视频拼接，控制第三方设备等功能;设备受控方式包含: RS232控制和LAN客户端软件控制，且支持串口控制远端第三方设备。采用客户端控制软件，可设置多种方式的输出画面拼接显示，输入信号OSD设置，场景保存，场景轮询等。 图像拼接处理器可广泛应用在城市平安监控、智能交通管理、视频会议、大型会议中心、大型商业广场、指挥中心等。 模块化设计，插拔式结构:采用FPGA架构，无内嵌操作系统，内部自建核心运算机制，图像处理性能优异; ·输入支持HDMI、DVI、DP、SDI、VGA、CVBS等输入卡，最高分辨率支持4KX2K60HZ输入; ·输出支持HDMI、DVI输出卡，支持任意分辨率输出，4K输出卡最高支持分辨率4096X216030HZ，最宽支持4096像素点，最高支持3840像秦点;2K输出卡最高支持分辨率1920X120060HZ，最宽支持2560像素点，最高支持1920像素点; ·支持LCD、LED大屏拼接显示，输出画面可实现任意拼接显示; ·通过客户端软件可实现信号切换、信号预览、拼接设置、场景调用、场景保存、场景预览、分辨率设置、恢复出厂设置等; ·支持输入信号源OSD自定义字符显示功能，可以设置字符字体、大小、颜色、透明度、位置等; ·支持画面任意开窗、叠加、漫游、缩放、拉伸等操作; ·内置WEB人机交互界面控制，人性化设计，支持电脑、手机、平板等多种系统控制设备，且兼容多款浏览器，操作更便捷(高级控制卡) ; ·通过WEB用户操作界面可实现信号板卡连接检测、信号切换、信号预览、场景调用、场景保存、场景轮询、在线升级管理、恢复出厂设置等 (高级控制卡); ·单个输出显示屏最多支持8窗口显示; ·单个输入源支持任意开窗; ·通过客户端最多设置4组独立显示输出屏，可自定义每组输出屏的分辨率: ·支持授权加密功能，设置设备授权使用时间; ·具有断电记忆功能; ·输入输出板卡支持热插拔; ·支持128个场景保存和调用 ·支持快速更换定制前面板。 ·支持高清底图显示，动态字幕功能设置 (高级控制卡) ; ·支持输入源信号预览、大屏画面回显功能(高级控制卡);机箱结构：08x12混合处理器:2个输入通道的卡槽:3个输出通道的卡槽20x16混合处理器:5个输入通道的卡槽:4个输出通道的卡槽36x36混合处理器:9个输入通道的卡槽:9个输出通道的卡槽76x76混合处理器:19个输入通道的卡槽:19个输出通道的卡槽； 机箱尺寸：08x12混合处理器:W436.6mmxH88.0mmxD320mm20x16混合处理器:W436.6mmxH1360mmxD320mm36x36混合处理器:W436.6mmxH269.0mmxD320mm76x76混合处理器:W436.6mmxH534.0mmxD320mm
